포스텍 백창기 교수팀, 속 빈 나노튜브 구조 포논 국소화 현상으로 열전도 억제 원리 규명

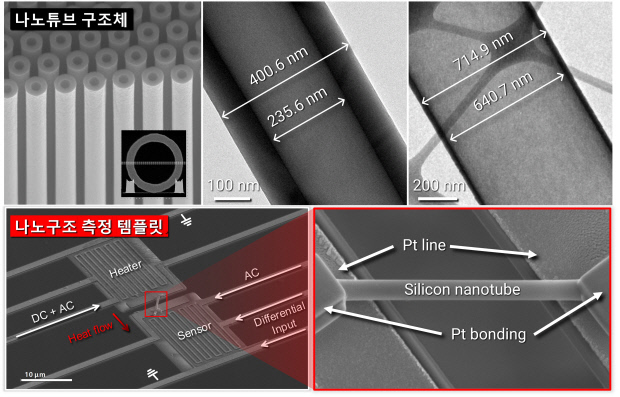

대표 연구 이미지. 포스텍 제공.

포스텍 전자전기공학과+IT융합공학과 백창기 교수(왼쪽), IT융합공학과 통합과정 김기영 씨. 포스텍 제공.

‘속이 빈 실리콘 나노튜브’ 구조를 이용해 폐열을 전기로 바꾸는 열전소자의 효율 한계를 돌파할 원리가 규명됐다. 포스텍 전자전기공학과·IT융합공학과 백창기 교수, IT융합공학과 통합과정 김기영 씨 연구팀이 이뤄낸 이번 연구 성과는 에너지·나노기술 분야 국제 학술지인 ‘나노에너지(Nano Energy)’에 게재됐다.

‘열전소자’는 온도 차이만으로 전기를 만드는 소자다. 산업 현장의 폐열 회수부터 배터리 냉각, 우주 탐사선의 전원 공급을 위한 핵 전지까지 쓰임새는 다양하다. AI 기술이 발전하면서 데이터센터 열 관리가 세계적인 과제로 떠오른 지금, 중요성이 어느 때보다 커지고 있다.

문제는 소재다. 열전소자 핵심 재료는 비스무트(Bi), 텔루륨(Te) 등 희소금속이다. 매장량이 적고 공급망이 불안정해, 국제 정세가 흔들릴 때마다 가격과 수급이 요동쳤다. 반면 실리콘은 지구상에 풍부하고, 우리나라가 세계적 경쟁력을 갖춘 반도체 제조 공정과도 잘 맞는다. 그런데도 지금껏 실리콘 기반 열전소자가 상용화되지 못한 데는 이유가 있다. 효율이 너무 낮기 때문이다.

열전소자 효율을 높이려면 두 가지 조건을 동시에 충족해야 한다. 열은 최대한 막고, 전기는 잘 흐르게 해야 한다. 그런데 구조를 작게 만들수록 열 이동은 줄어드는 대신 전기 흐름까지 방해받는 딜레마가 생긴다. 소음 차단벽을 세우면 바람도 함께 막히는 것처럼, 이 두 가지 특성은 좀처럼 따로 제어하기가 어렵다.

연구팀은 이 딜레마를 ‘속 빈 구조’로 풀었다. 일반적인 나노선1)이 속이 꽉 찬 막대 모양이라면, 나노튜브는 내부가 비어 있는 대롱 형태다. 두 구조를 비교한 결과, 나노튜브에서 약 70% 낮은 열전도도가 확인됐다. 더 놀라운 것은 표면적 비율을 같은 조건으로 맞췄을 때의 결과다. 조건이 같으면 성능도 비슷할 것이라는 예상을 뒤엎고, 나노튜브는 약 33% 더 낮은 열전도도를 보였다. 속이 비어 있다는 구조 자체가 열을 추가로 막는 독자적인 효과를 낸다는 증거다.

그 원인을 연구팀은 ‘포논2) 국소화’ 현상에서 찾았다. ‘포논’은 고체 안에서 열을 전달하는 진동을 입자처럼 표현한 개념이다. ‘포논 국소화’란 이 진동이 구조 전체로 퍼지지 못하고 일부 영역에 갇혀버리는 현상을 말한다. 파도가 방파제 안에 갇혀 앞으로 나아가지 못하는 것과 같다. 기존에는 극저온이나 매우 특수한 구조에서만 나타난다고 알려진 이 현상이, 비교적 단순한 나노튜브 구조에서도 상온에 가까운 환경에서 일어날 수 있다는 사실을 처음으로 증명한 것이다.

이번 연구가 제시한 원리가 실용화된다면, 버려지는 열을 전기로 되돌려 에너지 효율을 높이는 길이 열린다. 희소금속 없이 반도체 공정 기술만으로 구현할 수 있다는 점에서, 국내 산업 경쟁력과도 직결된다. 포포스텍 백창기 교수는 “국내 반도체 제조 공정 기술과의 호환성 덕분에, 희토류 재료에 의존하지 않는 차세대 열관리 시장을 선도할 수 있을 것”이라고 밝혔다.
